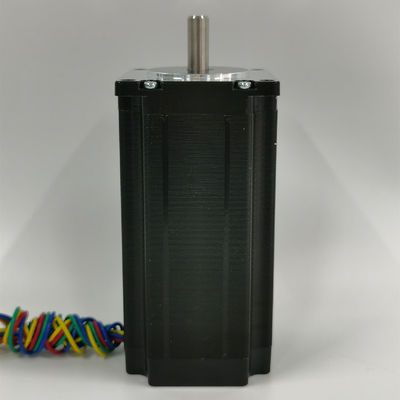

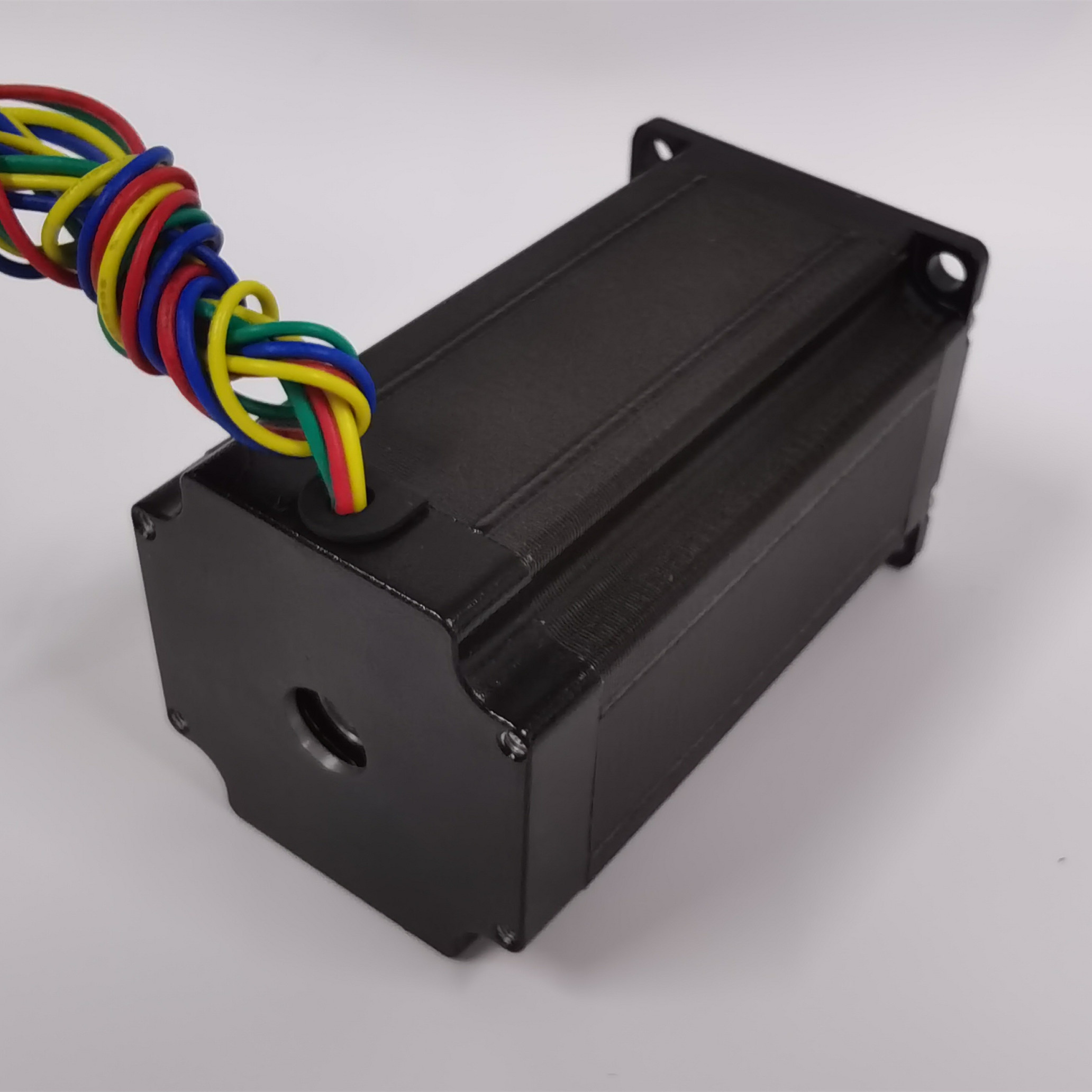

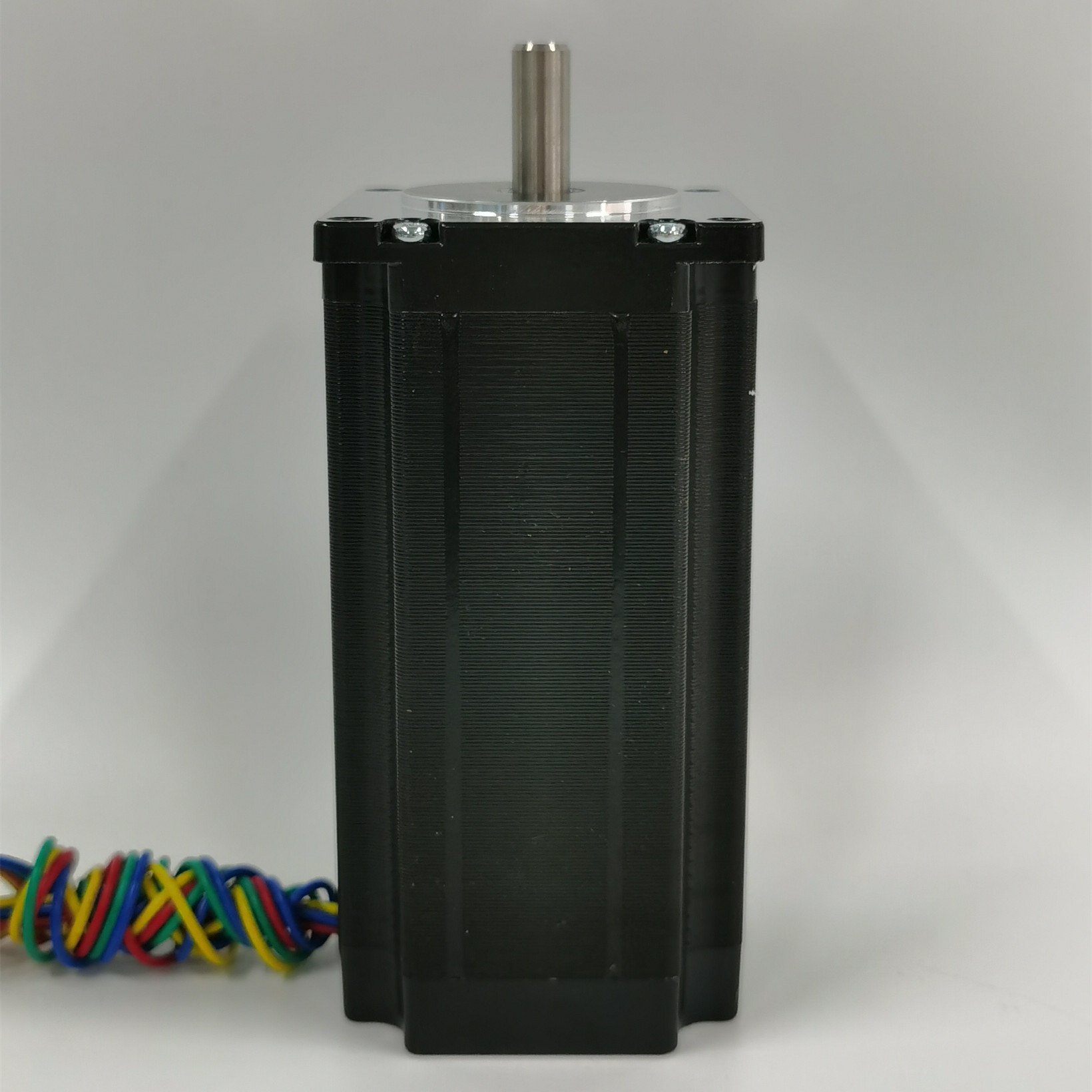

Máquina híbrida 20nm del CNC del motor de pasos de la nema 42 que lleva a cabo el esfuerzo de torsión
Nuestros productos principales incluyen el motor de paso híbrido, y conductor del paso, motor servo y conductor, motor servo del paso integrado, motor de pasos linear, motor de pasos adaptado, motor de pasos con el freno, motor sin cepillo del paso de la C.C. Y somos siempre de investigación y que desarrollan de nuevos productos.
Nuestros productos se aplican extensamente en la máquina de grabado, el trazador del corte, la máquina de materia textil, la impresora 3D, los instrumentos médicos, el equipo de la luz de la etapa, el robot, el CNC, la fuente de la música, y el otro equipo automático industrial.
Specifiation general
| Ángulo del paso | 1.8° |
| Subida de la temperatura | 80℃ máximo |
| Temperatura ambiente | -20℃ Max∼+50℃ |
| Resistencia de aislamiento | el 100M ΩMin., 500VDC |
| Fuerza dieléctrica | 500VAC para 1 minuto |
| Juego radial del eje | 0.02Max (450g-load) |
| Juego axial del eje | 0.08Max (450g-load) |
| Fuerza radial máxima | 220N (20m m del reborde) |
| Max. Asial Force | 60N |
Parámetros del motor de pasos:
| Modelo No | Ángulo del paso (°) | (a) actual clasificado | Resistencia de la fase (Ω) | Inductancia de la fase (Mh) | Llevar a cabo el esfuerzo de torsión (N.M) | Inercia del rotor (² de Kg.cm) | Longitud del motor (milímetros) | Ventajas no. | Peso del motor (kilogramos) |
| 110HS99-5504 | 1,8 | 5,5 | 0,72 | 10,9 | 11 | 108 | 99 | 4 | 5 |
| 110HS115-6004 | 1,8 | 6 | 0,44 | 7,17 | 12 | 132 | 115 | 4 | 6,2 |
| 110HS150-6504 | 1,8 | 6,5 | 0,72 | 12,8 | 20 | 210 | 150 | 4 | 8,4 |
| 110HS168-6004 | 1,8 | 6 | 0,9 | 16 | 24 | 240 | 168 | 4 | 9,8 |
| 110HS201-8004 | 1,8 | 8 | 0,71 | 15,38 | 33 | 330 | 201 | 4 | 11,7 |
| Arriba solamente para los productos representativos, los productos de la petición especial se pueden hacer según la petición del cliente. | |||||||||
Dimensiones (milímetro):
