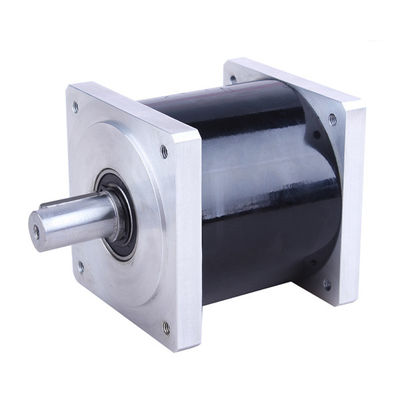

Motor de pasos adaptado planetario de la nema 34 con la reducción del engranaje del motor de pasos de la caja de cambios del 10:1 del ratio del engranaje
Nuestros productos principales incluyen el motor de paso híbrido, y conductor del paso, motor servo y conductor, motor servo del paso integrado, motor de pasos linear, motor de pasos adaptado, motor de pasos con el freno, motor sin cepillo del paso de la C.C. Y somos siempre de investigación y que desarrollan de nuevos productos.
Nuestros productos se aplican extensamente en la máquina de grabado, el trazador del corte, la máquina de materia textil, la impresora 3D, los instrumentos médicos, el equipo de la luz de la etapa, el robot, el CNC, la fuente de la música, y el otro equipo automático industrial.
Parámetros de la caja de cambios:
| Especificaciones | Primera fase | Segunda etapa | |
| Ratio del engranaje | 4,5,10 | 16,20,25,40,50,100 | |
| Longitud | milímetro | 73 | 87 |
| Carga clasificada | N.m | 50 | 80 |
| Carga máxima | N.m | 100 | 160 |
| Effiency | % | 96 | 94 |
| Blacklash | arcmin | ≤15 | ≤25 |
| Peso | Kilogramo | 2 | 2,5 |
| Velocidad clasificada de la entrada | RPM | 3000 | 3000 |
| Velocidad máxima de la entrada | RPM | 5000 | 5000 |
| Clase de la protección | IP | 65 | 65 |
| Lubricación | engrase (lubricación de por vida) | engrase (lubricación de por vida) | |
| Ruido | DB | ≤45 | ≤45 |
| Vida | h | ~20000 | ~20000 |
Parámetros del motor de pasos:
| Modelo No | Ángulo del paso () | Voltaje clasificado (V) | (a) actual clasificado | Resistencia de la fase () | Inductancia de la fase (Mh) | Llevando a cabo el esfuerzo de torsión (Kg.cm) | Esfuerzo de torsión de la muesca (g.cm máximos) | Inercia del rotor (g.cm) | Longitud del motor (milímetros) | Ventajas no. | Peso del motor (kilogramos) |
| 86HS100-5004 | 1,8 | 2,5 | 5 | 0,5 | 4 | 68 | 2000 | 2100 | 100 | 4 | 3,2 |
| 86HS100-5008 | 1,8 | 2,5 | 5 | 0,5 | 4 | 65 | 2000 | 2100 | 100 | 8 | 3,2 |
| 86HS118-6004 | 1,8 | 3,6 | 6 | 0,6 | 6 | 85 | 2400 | 2700 | 118 | 4 | 3,7 |
| 86HS118-5608 | 1,8 | 3,4 | 5,6 | 0,6 | 6 | 85 | 2400 | 2700 | 156 | 8 | 3,7 |
| 86HS156-5504 | 1,8 | 3,9 | 5,5 | 0,7 | 9 | 120 | 3600 | 4000 | 156 | 4 | 5,5 |
| 86HS156-6204 | 1,8 | 3,6 | 6,2 | 0,75 | 9 | 122 | 3600 | 4000 | 156 | 8 | 5,5 |
| Arriba solamente para los productos representativos, los productos de la petición especial se pueden hacer según la petición del cliente. | |||||||||||
Dimensiones (milímetro):
