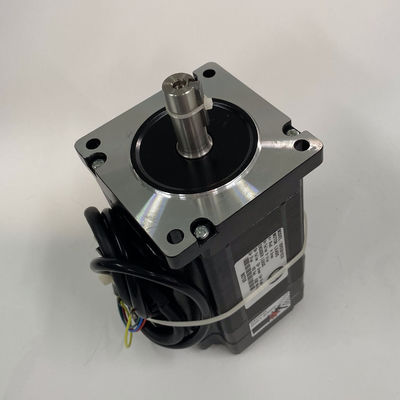

motor servo del paso del motor de pasos y del conductor los 8.5N.m del lazo cerrado de la nema 34 y conductor servo del paso

Tamaño: 86*86m m (nema 34)

Ángulo del paso: 1.8°

Subida de la temperatura: 80℃ máximo

Temperatura ambiente: -20℃-- +50℃

Resistencia de aislamiento: 100MΩMin, 500VDC

Fuerza dieléctrica: 500VAC para 1 minuto

Llevar a cabo el esfuerzo de torsión: los 8.5N.m

Línea del codificador: 1000 líneas

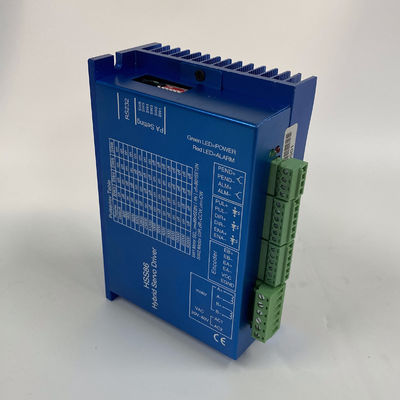

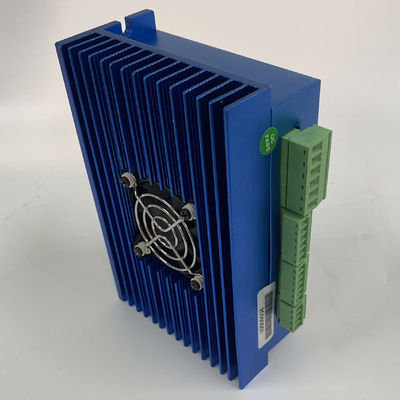

Conductor conveniente: HSS86

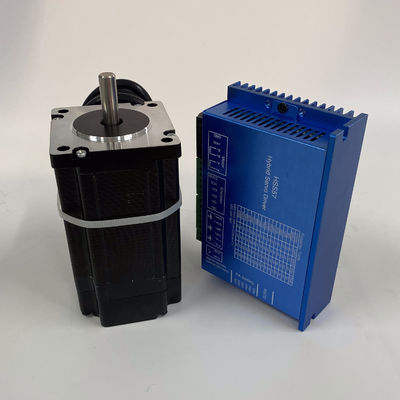

Motor de pasos y conductor del lazo cerrado:

Características:

1. La corrección de error de posición y nunca pierde pasos

2. Respuesta rápida y aceleración perfecta, alto esfuerzo de torsión en la velocidad

3. Ajuste actual automático basado en la carga, levantamiento de una temperatura más baja

4. Sobreintensidad de corriente, sobretensión y de la posición función de la protección de la diferencia ultra

5. La frecuencia de la respuesta de pulsos puede alcanzar 200KHZ

6. opción de 16 microsteps de las clases, el 51200microsteps/rev. más alto.

7. Serie los 4.5N.m, los 8N.m, motor de pasos de la nema 34 de la impulsión del lazo cerrado del 12N.m

8. Gama del voltaje: AC20V~80V, DC30V-110V

9. Parámetro ajustable con el puerto RS232

Parámetros eléctricos:

Dimensión del motor:

Tamaño de la instalación del conductor: (milímetro)

Conductor Wring Diagram:

Selección de Microstep:

Curva del esfuerzo de torsión/de frecuencia:

Usos:

El motor de pasos se aplica extensamente en la máquina de grabado, la máquina de materia textil, la impresora 3D, los instrumentos médicos, el equipo de la luz de la etapa, el robot, el CNC, la fuente de la música, y el otro equipo automático industrial.
