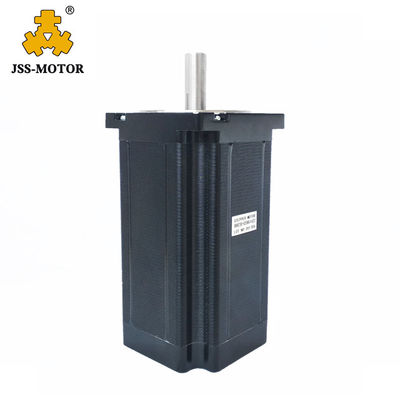

Motor de pasos de la nema 34 más altos del esfuerzo de torsión 12nm 86HS156-6204A motor de pasos híbrido de 2 fases
Puede ser aplicado en la máquina de grabado, trazador del corte, máquina de materia textil, 3D impresora, instrumentos médicos, equipo de la luz de la etapa, robot, CNC, fuente de la música, y la otra variedad automática industrial de equipment.a de equipo y de instrumentos de la automatización de la pequeña escala, tales como máquina de etiquetado, cortadora, empaquetadora, máquina de dibujo, se realiza siempre bien cuando se utiliza en el equipo que requiere para bajo en vibraciones, de poco ruido, de alta precisión y de alta velocidad.
Specifiation general
| Ángulo del paso | 1.8° |
| Subida de la temperatura | 80℃ máximo |
| Temperatura ambiente | -20℃ Max∼+50℃ |
| Resistencia de aislamiento | el 100M ΩMin., 500VDC |
| Fuerza dieléctrica | 500VAC para 1 minuto |
| Juego radial del eje | 0.02Max (450g-load) |
| Juego axial del eje | 0.08Max (450g-load) |
| Fuerza radial máxima | 220N (20m m del reborde) |
| Max. Asial Force | 60N |
Especificación eléctrica:
| Modelo No | Ángulo del paso (°) | Voltaje clasificado (V) | (a) actual clasificado | Resistencia de la fase (Ω) | Inductancia de la fase (Mh) | Llevando a cabo el esfuerzo de torsión (Kg.cm) | Esfuerzo de torsión de la muesca (g.cm máximos) | Inercia del rotor (² de g.cm) | Longitud del motor (milímetros) | Ventajas no. | Peso del motor (kilogramos) |
| 86HS65-3004 | 1,8 | 3,3 | 3 | 1,1 | 6,5 | 28 | 800 | 1000 | 65 | 4 | 1,7 |
| 86HS68-4004 | 1,8 | 1,3 | 4 | 0,33 | 1,6 | 35 | 1000 | 1200 | 68 | 4 | 1,7 |
| 86HS78-4004 | 1,8 | 1,5 | 4 | 0,38 | 2,5 | 35 | 1200 | 1400 | 78 | 4 | 2,3 |
| 87HS78-4204 | 1,8 | 1,9 | 4,2 | 0,45 | 4 | 45 | 1200 | 1400 | 78 | 4 | 2,3 |
| 87HS78-6008 | 1,8 | 3,0 | 6 | 0,5 | 4 | 45 | 1200 | 1400 | 78 | 8 | 2,3 |
| 86HS82-4504 | 1,8 | 1,4 | 4,5 | 0,32 | 2,8 | 45 | 1300 | 1500 | 82 | 4 | 2,5 |
| 86HS82-5608 | 1,8 | 2,0 | 5,6 | 0,35 | 3 | 50 | 1300 | 1500 | 82 | 8 | 2,5 |
| 86HS100-5004 | 1,8 | 2,5 | 5 | 0,5 | 4 | 68 | 2000 | 2100 | 100 | 4 | 3,2 |
| 86HS100-5008 | 1,8 | 2,5 | 5 | 0,5 | 4 | 65 | 2000 | 2100 | 100 | 8 | 3,2 |
| 86HS118-6004 | 1,8 | 3,6 | 6 | 0,6 | 6 | 85 | 2400 | 2700 | 118 | 4 | 3,7 |
| 86HS118-5608 | 1,8 | 3,4 | 5,6 | 0,6 | 6 | 85 | 2400 | 2700 | 156 | 8 | 3,7 |
| 86HS156-5504 | 1,8 | 3,9 | 5,5 | 0,7 | 9 | 120 | 3600 | 4000 | 156 | 4 | 5,5 |
| 86HS156-6204 | 1,8 | 3,6 | 6,2 | 0,75 | 9 | 122 | 3600 | 4000 | 156 | 8 | 5,5 |
| Arriba solamente para los productos representativos, los productos de la petición especial se pueden hacer según la petición del cliente. | |||||||||||
Dimensiones: Esquema eléctrico:
(Unit=mm)
L1 y canbe L2 modificados para requisitos particulares según los requisitos de clientes.
Una amplia gama de uso:
Nuestro motor de pasos es ampliamente utilizado en la máquina de grabado, el trazador del corte, la máquina de materia textil, la impresora 3D, los aparatos médicos, el equipo de iluminación de la etapa, el robot, la máquina del CNC, la fuente de la música y el otro equipo automático industrial.
