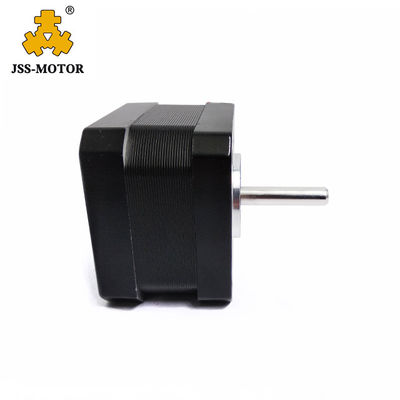

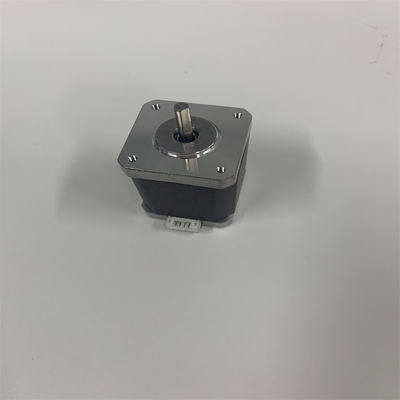

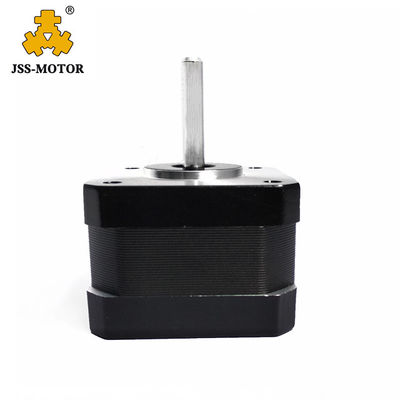

Motor de pasos híbrido bipolar médico del motor de pasos del motor de pasos de la nema 17 de la maquinaria
Co. Ltd. de la mecatrónica de Changzhou Jinsanshi está situado en la ciudad de Changzhou, provincia de Jiangsu, China. Somos una compañía completa que se especializa en producir y la investigación de los motores y de los conductores. Nuestros productos principales incluyen el motor de paso híbrido, y conductor del paso, motor servo y conductor, motor servo del paso integrado, motor de pasos linear, motor de pasos adaptado, motor de pasos con el freno, motor sin cepillo del paso de la C.C. Y somos siempre de investigación y que desarrollan de nuevos productos.
nuestros productos principales:
motor de pasos e impulsiones híbridos
Motor e impulsiones sin cepillo de DC
caja de cambios planetaria
Motor servo de la CA
Motor del eje
Guía linear y sus pares
Tornillo de la bola y sus pares
Specifiation general
| Ángulo del paso | 1.8° |
| Subida de la temperatura | 80℃ máximo |
| Temperatura ambiente | -20℃ Max∼+50℃ |
| Resistencia de aislamiento | el 100M ΩMin., 500VDC |
| Fuerza dieléctrica | 500VAC para 1 minuto |
| Juego radial del eje | 0.02Max (450g-load) |
| Juego axial del eje | 0.08Max (450g-load) |
| Fuerza radial máxima | 28N (20m m del reborde) |
| Max. Asial Force | 10N |
Especificación eléctrica:
| Modelo No | Ángulo del paso () | Voltaje clasificado (V) | (a) actual clasificado | Resistencia de la fase () | Inductancia de la fase (Mh) | Llevando a cabo el esfuerzo de torsión (Kg.cm) | Esfuerzo de torsión de la muesca (g.cm máximos) | Inercia del rotor (g.cm) | Longitud del motor (milímetros) | Ventajas no. | Peso del motor (kilogramos) |
| 42HS48-0404 | 1,8 | 12 | 0,4 | 30 | 45 | 4,5 | 280 | 68 | 48 | 4 | 0,38 |
| 42HS48-1004 | 1,8 | 4,5 | 1 | 4,5 | 10 | 5 | 280 | 68 | 48 | 4 | 0,38 |
| 42HS48-1304 | 1,8 | 4,6 | 1,3 | 3,5 | 6,6 | 5,5 | 280 | 68 | 48 | 4 | 0,38 |
| 42HS48-1504 | 1,8 | 4,2 | 1,5 | 2,8 | 5,5 | 5,5 | 280 | 68 | 48 | 4 | 0,38 |
| 42HS48-1684 | 1,8 | 3,4 | 1,68 | 2 | 3,8 | 5,2 | 280 | 68 | 48 | 4 | 0,38 |
| 42HS48-0406 | 1,8 | 12 | 0,4 | 30 | 28 | 3,2 | 280 | 68 | 48 | 4 | 0,38 |
