Caja de cambios adaptada planetaria 10 de la nema 23 de los motores de pasos 1 ratio 76m m 53m m 56m m
1PCS
MOQ
negotable
Precio
Planetary Geared Stepper Motors Nema 23 Gearbox 10 1 Ratio 76mm 53mm 56mm
Caracteristicas Galería Descripción de producto Pida una cita
Caracteristicas
Información básica
Lugar de origen: CHINA
Nombre de la marca: JSS-MOTOR
Certificación: CE,ROHS,ISO
Número de modelo: 57HSG76-3004
Alta luz:

la nema 23 adaptó el motor de pasos

,

caja de cambios 10 de la nema 23 1 ratio 76m m

,

caja de cambios 10 a 1 de la nema 23
Pago y Envío Términos
Detalles de empaquetado: cartones
Tiempo de entrega: 1-15days
Condiciones de pago: T/T, Western Union, tarjeta de crédito, PayPal
Capacidad de la fuente: 30000pcs/month
Especificaciones
Nombre: motor de pasos adaptado
Ángulo del paso: 1.8°
Fase: bifásico
Tamaño: nema 23
Longitud del motor: 76m m
Longitud de la caja de cambios: 53m m
esfuerzo de torsión del motor de pasos: los 2N.m
ratio del engranaje: 10:1
carga clasificada: 6Nm
carga máxima: 12nm
Descripción de producto

Motor de pasos adaptado planetario de la nema 23 con la caja de cambios del 10:1 del ratio del engranaje



Co. Ltd. de la mecatrónica de Changzhou Jinsanshi está situado en la ciudad de Changzhou, provincia de Jiangsu, China. Somos una compañía completa que se especializa en producir y la investigación de los motores y de los conductores. Nuestros productos principales incluyen el motor de paso híbrido, y conductor del paso, motor servo y conductor, motor servo del paso integrado, motor de pasos linear, motor de pasos adaptado, motor de pasos con el freno, motor sin cepillo del paso de la C.C. Y somos siempre de investigación y que desarrollan de nuevos productos.

Nuestros productos se aplican extensamente en la máquina de grabado, el trazador del corte, la máquina de materia textil, la impresora 3D, los instrumentos médicos, el equipo de la luz de la etapa, el robot, el CNC, la fuente de la música, y el otro equipo automático industrial.

Parámetros de la caja de cambios:



Especificaciones Primera fase Segunda etapa
Ratio del engranaje   4,5,10 16,20,25,40,50,100
Longitud milímetro 53 70
Carga clasificada N.m 6 25
Carga máxima N.m 12 40
Effiency % 95 90
Blacklash arcmin ≤15 ≤25
Peso Kilogramo 0,8 1,1
Velocidad clasificada de la entrada RPM 3000 3000
Velocidad máxima de la entrada RPM 5000 5000
Clase de la protección IP 65 65
Lubricación   engrase (lubricación de por vida) engrase (lubricación de por vida)
Ruido DB ≤45 ≤45
Vida h ~20000 ~20000



Parámetros del motor de pasos:



Modelo No Ángulo del paso (°) Voltaje clasificado (V) (a) actual clasificado Resistencia de la fase (Ω) Inductancia de la fase (Mh) Llevando a cabo el esfuerzo de torsión (Kg.cm) Esfuerzo de torsión de la muesca (g.cm máximos) Inercia del rotor (² de g.cm) Longitud del motor (milímetros) Ventajas no. Peso del motor (kilogramos)
57HS56-1504 1,8 5,7 1,5 3,8 12 13,5 400 300 56 4 0,7
57HS56-3004 1,8 2,85 3 0,95 2,8 12 400 300 56 4 0,7
57HS56-2006 1,8 3,6 2 1,8 2,8 9 400 300 56 6 0,7
57HS64-3004 1,8 3,9 3 1,3 2,2 15 500 380 64 4 0,8
57HS76-2004 1,8 8,6 2 4,3 16,2 24 680 480 76 4 1
57HS76-3004 1,8 2,7 3 0,9 3,5 20 680 480 76 4 1
57HS76-4004 1,8 2,4 4 0,6 2,2 20 680 480 76 4 1



Dimensiones:

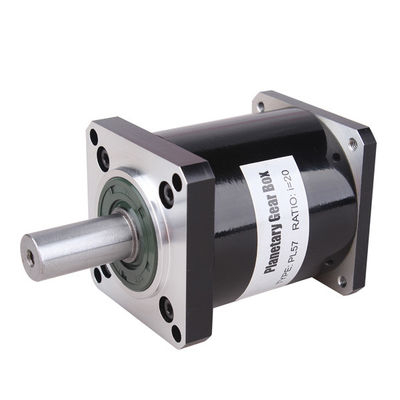

Caja de cambios adaptada planetaria 10 de la nema 23 de los motores de pasos 1 ratio 76m m 53m m 56m m 0

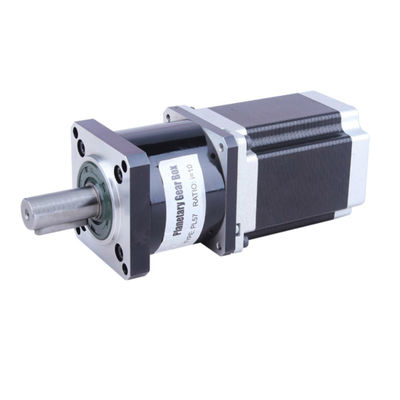

Caja de cambios adaptada planetaria 10 de la nema 23 de los motores de pasos 1 ratio 76m m 53m m 56m m 1

etiqueta:

nema adaptada 23 del motor de pasos

57hs de pasos

57hs la nema 23 adaptó el motor de pasos 3nm
