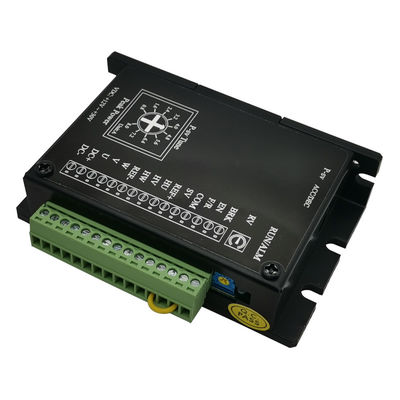

El CNC sin cepillo del COCHE del conductor AVG del motor de DC TRABAJA A MÁQUINA la ayuda del motor del negro BLDC de BLD-120A 12-24V 20000 RPM
Parámetros eléctricos:
| Parámetro | Minuto | Clasificado | Máximo | Unidad |
| Ángulo de pasillo del motor | 120°/240° | |||
| Voltaje de entrada CC | 12 | 24 | 30 | V |
| Salida actual de conducción | 0 | 5 | 8 | |
| Velocidad aplicable del motor | 0 | 20000 | RPM | |
| Voltaje de la señal de Pasillo | 4,5 | 5 | 5,5 | V |
| Corriente de la señal de Pasillo | 20 | mA | ||
| Potenciómetro externo | 10k | Ω | ||
| Definiciones de la bandera | |
| +/C.C. DE DC | Entrada de la corriente continua el positivo y la negativa (de DC24V ~ DC48V) hacen no invertido |
| U, V, W | el motor lleva (la línea gruesa U conectado, V, W) |
| Hu, alto voltaje, Hw | Línea de señales de Pasillo (selección fina Hu, alto voltaje, Hw) |
| Referencia + | Fuente de alimentación positiva de Pasillo (fuente de alimentación al motor Pasillo + 5V) |
| Referencia | Fuente de alimentación negativa de Pasillo - (tierra de Pasillo conectada con este puerto) |
| VCC | potenciómetro externo del puerto del poder (no al otro conjunto de circuitos externo, puede hacer solamente uso del poder del potenciómetro) |
| SV | terminales externos del potenciómetro (véase para apresurar instrucciones de control) |
| COM | Puerto público (bajo) |
| F / R | direcciones: Licencia o alto revés delantero y bajo |
| EN | Permita: Parada/funcionamiento altos-bajos |
| BRK | frenos rápidos: Parada/funcionamiento altos-bajos |
| VELOCIDAD | puerto de salida de la señal de la velocidad |
| ALARMA | puerto de salida de la señal de alarma |
Conductor sin cepillo de la C.C.:
Características:
Ajuste del tiempo de la aceleración/de desaceleración
Ajuste máximo de la salida actual
Tenencia del esfuerzo de torsión del motor
Recomienzo
Diversas indicaciones de alarma
Control de velocidad interno del potenciómetro
Regulación externa de la velocidad de la señal analógica
Control de velocidad de PWM
Dimensiones:
