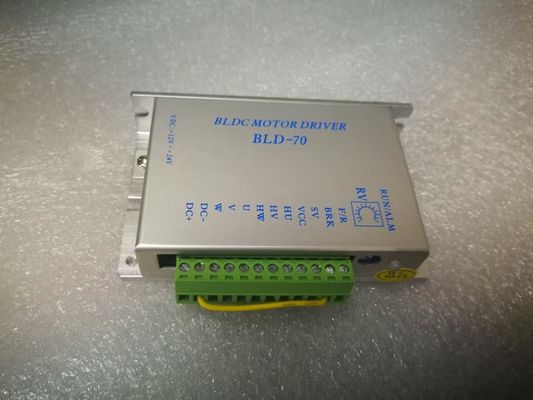

Name: Conductor sin cepillo 3A 12-30VDC 70W del motor de BLD-120 24v 12v DC
Brand: JSS-MOTOR
SKU: BLD-70
Price: 1.00 USD
Availability: InStock
Rating: 4.7 (149 reviews)
ISBN: 14161497

Caracteristicas Galería Descripción de producto Pida una cita

Caracteristicas

Información básica

Lugar de origen: CHINA

Nombre de la marca: JSS-MOTOR

Certificación: CE, ISO9001

Número de modelo: BLD-70

Alta luz:

bld 120

regulador sin cepillo del motor 12v

conductor sin cepillo del motor de la C.C. 24v

Pago y Envío Términos

Detalles de empaquetado: cartones

Tiempo de entrega: 5-7 días

Condiciones de pago: T/T, Western Union, tarjeta de crédito, PayPal

Capacidad de la fuente: 30000pcs/month

Especificaciones

Nombre: conductor sin cepillo de la C.C.

gama del voltaje: 12-30VDC

Motor conveniente: poder ≤70W

Velocidad máxima: 20000RPM

corriente clasificada: 3A

tamaño: los 96*56*21M

cámara de enfriamiento: Enfriamiento natural o enfriamiento forzado

Temperatura de funcionamiento: 10-+50°

Temperatura ambiente: 90%RH

temblor: 5.7m/S2max

Galería

Descripción de producto

Conductor sin cepillo 12-30VDC BLD-120 Suitful del motor de DC debajo del motor de 30V 70W DC

Características:

1, potenciómetro interno y control de velocidad de rv

2, control de velocidad de PWM

3, tamaño pequeño, fácil instalar

4, control de velocidad externo del potenciómetro

5, regulación singal análoga externa de la velocidad

6, sobre temperatura y sobre la protección del aralam del currenat

Parámetros eléctricos:

Parámetro	Minuto	Clasificado	Máximo	Unidad
Ángulo de pasillo del motor	120°/240°
Voltaje de entrada CC	12	24	30	V
Salida actual de conducción	-	-	3
Velocidad aplicable del motor	-	-3000	20000	RPM
Voltaje de la señal de Pasillo	-	-5		V
Corriente de la señal de Pasillo		20		mA
Potenciómetro externo		10k		Ω

Esquema eléctrico:

Conductor sin cepillo 3A 12-30VDC 70W del motor de BLD-120 24v 12v DC 0

Señal	Terminal	Contenido
Salida señal	ALM	El motor o el conductor controla la señal de salida de la señal de la falta, que es normalmente 5V, y el nivel es 0V cuando ocurre la falta.
	VELOCIDAD	Correspondiente a la velocidad de funcionamiento del motor, la frecuencia correspondiente del pulso es salida. Con SPEED-OUT, la velocidad del motor puede ser calculada. La fórmula del cálculo es: N (RPM) = (F/P)60/3 F: Frecuencia del pulso de la salida (HERZIOS); P: Logaritmo del grado del motor; N: Velocidad del motor Por ejemplo: polo del motor 4 F=1sec/2ms=500Hz N (RPM) = (500/4)60/3=2500
Control señal	BRK	Cuando se desconectan los terminales de BRK y de COM o el nivel es entrada, las paradas del freno del motor. Cuando el motor es puesto en cortocircuito o bajo, el motor corre.
	EN	Cuando el terminal del EN se desconecta del terminal de COM o la entrada de alto nivel es entrada, el motor para lentamente. Cuando el cortocircuito o se utiliza la entrada de bajo nivel, el motor corre.
	F/R	Cuando el terminal de F/R se cortocircuita con el terminal de COM o la entrada de alto nivel, el motor gira adelante, y cuando el cortocircuito o se utiliza la entrada de bajo nivel, el motor invierte.
	COM	Puerto público (nivel de referencia del OV)
	SV	①entrada externa de la frecuencia del pulso del ③ de la entrada de la señal analógica de la velocidad del ② externo del potenciómetro
	VCC	Interfaz externo del potenciómetro
Señal de Pasillo	REF+	Fuente de alimentación sin cepillo de la señal de Pasillo del motor de DC.
	HU	Señal sin cepillo HU de Pasillo del motor de DC.
	Alto voltaje	Alto voltaje sin cepillo de la señal de Pasillo del motor de DC.
	HW	Señal sin cepillo HW de Pasillo del motor de DC.
	Referencia	Se pone a tierra la señal sin cepillo de Pasillo del motor de DC.
Motor conexión	U	Fase sin cepillo del motor U de DC.
	V	Fase sin cepillo del motor V de DC.
	W	Fase sin cepillo del motor W de DC.
Poder conexión	C.C.	Potencia de entrada de DC al polo negativo.
	DC+	La potencia de entrada de DC es positiva. (Gama DC24V-DC52V del voltaje)

Dimensiones:

Conductor sin cepillo 3A 12-30VDC 70W del motor de BLD-120 24v 12v DC 1

Conductor sin cepillo 3A 12-30VDC 70W del motor de BLD-120 24v 12v DC 2
