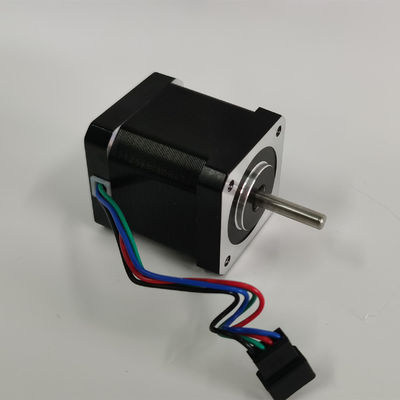

Longitud híbrida de 4.2kg.cm 40m m del motor de pasos 12VDC de la nema 17 bipolar
Características:
1. almacenamiento y colocación tamaño pequeño, convenientes.
la velocidad 2.The está incluso y no pierde pasos.
3.It es un motor de pasos bipolar.
la velocidad 4.Revolving es estable y el ruido es bajo.
5.Made del material de alta calidad para el durablity.
Descripción:
1.Stable características, alta confiabilidad.
instalación 2.Easy y reemplazo.
Especificaciones:
Material: Metal
Color: Negro
Ángulo del paso (SIN la caja de cambios): 1.8°
Llevar a cabo el esfuerzo de torsión: los 4.2kg.cm
Actual clasificado/fase: 0.4A
Resistencia de la fase: 30ohms
Voltaje recomendado: 12-24V
Inductancia: el 60mH±20% (1KHz)
Carga axial máxima del eje: 50N
Carga radial máxima del eje: 100N
Usos:
El motor de pasos se aplica extensamente en la impresora 3D, el mini router del CNC, la máquina de grabado, la máquina de materia textil, el equipamiento médico, el equipo de la luz de la etapa, el router robótico, del CNC, la fuente de la música, y el otro equipo automático industrial.
Nuestros productos principales incluyen de nema 8, NEMA11, NEMA14, NEMA16, NEMA17, nema 23, NEMA24, nema 34, nema 42, motor de pasos híbrido de la serie NEMA52, y motor de pasos linear de los tamaños variables, motor de pasos adaptado, motor de pasos del tamaño con el freno. Y tenemos productos sobre el sistema servo fácil de los tamaños nema17, nema23, nema24 y nema34. Además, podemos producir los conductores convenientes para todos los motores. Y somos siempre de investigación y que desarrollan de nuevos productos.
Motor de pasos híbrido bifásico 1.8° de la nema 17
Especificación:
| Ángel del paso |
1.8° |
| Subida de la temperatura |
80℃ |
| Temperatura ambiente |
-20℃ máximo ~ +50℃ |
| Resistencia de Isulation |
100MΩ mínimo, 500VDC |
| Fuerza dieléctrica |
500VAC para 1 minuto |
| Juego radial del eje |
0,02 máximo (450g-load) |
| Juego axial del eje |
0,08 máximo (450g-load) |
| Fuerza radial máxima |
75N (20m m del reborde) |
| Fuerza axial máxima |
15N |
Especificaciones eléctricas:
| Modelo No |
Ángulo del paso (°) |
Voltaje clasificado (V) |
(a) actual clasificado |
Resistencia de la fase (Ω) |
Inductancia de la fase (Mh) |
Llevando a cabo el esfuerzo de torsión (Kg.cm) |
Esfuerzo de torsión de la muesca (g.cm máximos) |
Inercia del rotor (² de g.cm) |
Longitud del motor (milímetros) |
Ventajas no. |
Peso del motor (kilogramos) |
| 42HS40-0404 |
1,8 |
12,0
|
0,4 |
30 |
60 |
4,2 |
220 |
54 |
40 |
4 |
0,28 |
| 42HS40-0804 |
1,8 |
5,4 |
0,8 |
6,8 |
12 |
4,5 |
220 |
54 |
40 |
4 |
0,28 |
| 42HS40-1684 |
1,8 |
2,8 |
1,68 |
1,68 |
3,4 |
4 |
220 |
54 |
40 |
4 |
0,28 |
| 42HS40-1704 |
1,8 |
3,4 |
1,7 |
2 |
3 |
4 |
220 |
54 |
40 |
4 |
0,28 |
| 42HS40-1206 |
1,8 |
4,0 |
1,2 |
3,3 |
3,5 |
2,97 |
220 |
54 |
40 |
6 |
0,28 |
Dimensiones:
